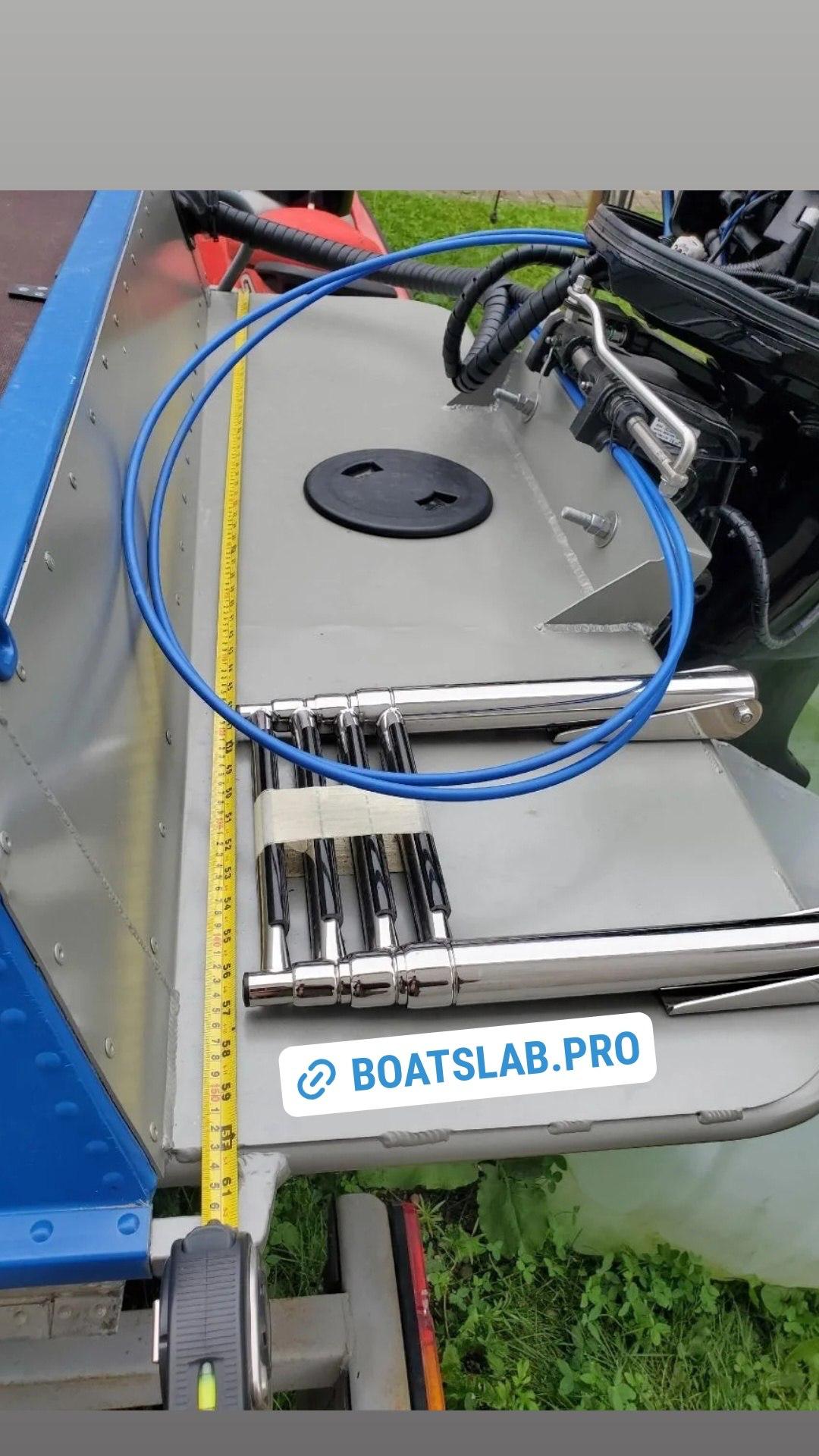

Техническая документация для Казанки 5М: выносной транец, рецесс, трап

Лодка Казанка 5М пользуется популярностью среди владельцев благодаря своей универсальности и простоте модернизации. Одним из распространенных направлений тюнинга является установка выносного транца, рецесса и трапа. Данные улучшения повышают функциональность судна, улучшают условия пребывания на борту и расширяют возможности использования мотора большей мощности. Но любое изменение конструкции требует официального документального сопровождения, которое подтверждает соответствие новым нормам безопасности и техническим стандартам.

Рассмотрим подробно процесс создания необходимой технической документации для таких модификаций.

Зачем нужна техническая документация?

Изменяя конструкцию судна, владелец обязан предоставить органам контроля (например, Государственной инспекции по маломерным судам) доказательства того, что вносимые изменения не нарушают требований безопасности и соответствуют нормативным актам РФ. Без этого судно не сможет пройти ежегодный технический осмотр и будет запрещено к эксплуатации.

Техническая документация содержит информацию о произведенных изменениях, включая расчетную часть, подтверждающую прочность новых элементов конструкции, их совместимость со штатной конструкцией судна и надежность крепежа. Она необходима для подтверждения законности проведенных модернизаций и служит гарантией безопасного использования модернизированного судна.

Выносной транец

Что это такое?

Выносной транец представляет собой дополнительную платформу, устанавливаемую за основной корпусом лодки. Он увеличивает длину судна и дает возможность использовать мотор большей мощности, чем предусмотрено заводской комплектацией.

Почему важен правильный подход?

При установке выносного транца возникают повышенные нагрузки на конструкцию судна. Неправильно рассчитанная конструкция может привести к деформации корпуса, нарушению центровки и ухудшению управляемости судна. Поэтому крайне важно правильно рассчитать нагрузку на все узлы крепления и выбрать подходящие материалы и толщину листов.

Как разрабатывается документация?

Разработка начинается с составления подробных чертежей, где указываются размеры всех деталей, места креплений и используемые материалы. Затем проводятся необходимые расчеты статических и динамических нагрузок, которые подтверждают достаточную прочность конструкции. Особое внимание уделяется способам соединения нового элемента с основным корпусом, обеспечивающим герметичность и устойчивость к нагрузкам.

Рецесс

Определение и назначение

Рецесс — это специальное углубление в кормовой части судна, предназначенное для размещения подвесного мотора. Его использование позволяет снизить сопротивление воды и улучшить ходовые качества лодки.

Важность грамотного проектирования

Неправильная форма или недостаточная глубина рецесса могут негативно сказаться на работе двигателя, вызвать проблемы с охлаждением и даже повредить оборудование. Кроме того, нарушение герметичности швов и стыков приведет к попаданию воды внутрь судна, что снизит его устойчивость и повысит риск аварийных ситуаций.

Этапы разработки документации

Для правильного проектирования рецесса необходимы подробные чертежи с точными размерами и формами углубления, спецификация применяемых материалов и результаты расчета прочности конструкции. Важно предусмотреть меры защиты от попадания влаги внутрь судна и обеспечить надежное соединение рецесса с корпусом.

Трап

Назначение и преимущества

Трап предназначен для облегчения доступа на борт судна и повышения уровня комфорта пассажиров. Правильно установленный трап значительно упрощает посадку и высадку людей, особенно в условиях волнения моря.

Основные задачи при создании документации

При подготовке документации необходимо четко определить размеры и форму трапа, материалы, из которых он изготовлен, способы крепления к борту и меры предосторожности при его использовании. Надежное крепление трапа предотвращает его случайное отсоединение во время движения судна, обеспечивая безопасность находящихся на борту людей.

Порядок оформления документов

Оформление технической документации проходит поэтапно:

1. Эскизы и предварительные расчеты
На этом этапе создаются первые наброски будущих изменений, уточняются технические параметры и проводится первичный анализ возможных рисков.

2. Согласование проекта с заказчиком
После предварительного анализа разработчик предоставляет заказчику эскизы и расчеты для утверждения. Здесь обсуждаются детали реализации проекта, вносятся корректировки и уточнения.

3. Создание финальной версии чертежей и спецификаций
Утвержденный проект доводится до конечного вида, включающего полные чертежи, спецификации материалов и расчеты прочности.

4. Проведение испытаний и проверок
Готовая конструкция проверяется на предмет надежности и соответствия заявленным характеристикам. Испытания могут включать проверку на прочность, герметичность и долговечность.

5. Регистрация изменений в ГИМС
Подготовленные документы подаются в органы надзора для получения разрешения на эксплуатацию модифицированного судна.

Каждый этап сопровождается соблюдением действующих норм и правил, регламентирующих эксплуатацию маломерных судов.

Заключение

Подготовленная техническая документация обеспечивает законность и безопасность любых изменений конструкции лодки Казанка 5М. Грамотно разработанный проект позволит безопасно эксплуатировать судно после проведения улучшений, обеспечит комфорт экипажу и пассажирам, а также предотвратит возможные риски повреждения судна и возникновения аварийных ситуаций. Рекомендуется привлекать квалифицированных специалистов для разработки такой документации, чтобы гарантировать высокое качество и надежность выполненных работ.
